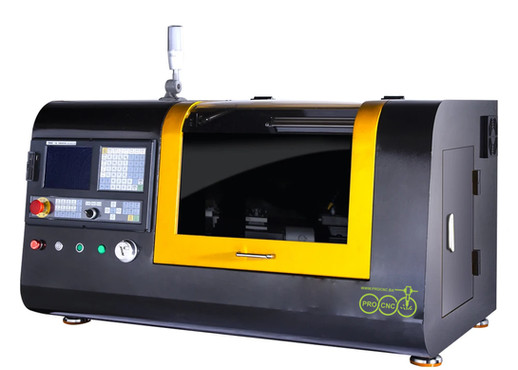

Tornio CNC 210
Il tornio CNC CNC 210 è stato progettato appositamente per l'impiego in processi didattici e per gli hobbisti che desiderano un tornio CNC, non necessitano di grandi posizioni o di un collegamento elettrico industriale (il CNC 210 ha un collegamento monofase a una presa classica). Le grandi porte con pannelli trasparenti garantiscono un'eccellente visibilità durante la lavorazione e allo stesso tempo garantiscono la sicurezza dell'osservatore in caso di situazioni indesiderate (rottura dell'utensile, distacco del pezzo in lavorazione, ecc.). Il controller di controllo è di livello industriale, con tutte le funzionalità moderne e, dopo aver acquisito competenze su questa macchina, è possibile passare facilmente ad altre macchine in questo campo. Di seguito menzioneremo le caratteristiche principali che rendono unico questo tornio:
Sistema di propulsione principale
Il motore principale della macchina aziona direttamente il mandrino, non ci sono ingranaggi, la struttura è semplice, facile da manutenere e l'intero gruppo è altamente affidabile. La trasmissione avviene tramite il motore principale con motore DC brushless, con regolazione della velocità direttamente dal codice. La rotazione positiva e negativa del mandrino è controllata tramite un sistema elettrico, dove la rotazione positiva e quella negativa hanno la stessa velocità.
Meccanismo di serraggio del pezzo
La configurazione del meccanismo di serraggio del pezzo sulla macchina utensile è un mandrino a tre griffe, con serraggio manuale. È possibile installare anche un modello americano con 4 o più ganasce.
Sistema di azionamento dello spostamento
Il movimento degli assi X e Z è ottenuto tramite un servomotore (trasmissione tramite puleggia). La vite a sfere e la chiocciola sono precaricate per eliminare il gioco, consentendo una trasmissione precisa e senza gioco.
Sistema di azionamento dell'encoder fotoelettrico
L'encoder fotoelettrico del mandrino principale è azionato da una cinghia sincrona sul mandrino principale, che a sua volta aziona una cinghia sincrona sulla sede dell'encoder.
Testa della torretta
La macchina può utilizzare due file di portautensili e può essere dotata di quattro stazioni elettriche. Il blocco elettrico della torretta è azionato direttamente da un motore integrato nella torretta, sotto il controllo diretto del sistema NC.
Cavallo
Il cavallo è manuale. Il cavallo viene bloccato manualmente sulla slitta (base) secondo il principio eccentrico, con una vite manuale che sposta avanti e indietro la manica del cavallo; Allentando il meccanismo di bloccaggio eccentrico, la contropunta può essere spostata manualmente avanti e indietro. Quando si utilizza la contropunta per lavorare, è necessario bloccare il manicotto della contropunta.
Specifica:
Diametro massimo del pezzo 210 mm
Lunghezza massima di lavorazione 250 mm
Diametro foro mandrino 26 mm
Velocità del mandrino 100-3000 giri/min
Corsa asse X 90 mm
Corsa asse Z 300 mm
Velocità massima di movimento lungo l'asse X (passo) 2000 mm/min
Velocità massima di spostamento dell'asse Z (passo) 2000 mm/min
Coppia motore per cilindrata 3,0 NM
Precisione di posizionamento 0,02 mm
Precisione di riposizionamento 0,02 mm
Deviazioni radiali all'estremità prossimale del fuso 0,01 mm
Cono manicotto contropunta MT2
Diametro manicotto ferro di cavallo 22 mm
Corsa massima del manicotto della contropunta 50 mm
Potenza motore principale 1,2 kW
Potenza pompa acqua di raffreddamento 40 W
Portautensili Elettrico a quattro postazioni
Specifiche del supporto per torretta da 12 mm
Peso netto/pesante 210/245 kg
Dimensioni macchina 1170×700×860 mm
